SUPER COLLECTOR

ヒュームコレクター/スーパーコレクター

火災予防・捕集効率アップを重視した万能集塵機

2重の消火機能で火災予防。新発想の風力水膜機構により高効率な集塵を実現。
ヒューム・スパッタ・ミスト・粉塵・油煙などを強力に捕捉します。
火災予防を最重要視される溶接現場などに最適です。

スーパーコレクター 画像
スーパーコレクター ロゴ

ロボット溶接の現場でこんなお困りごとはありませんか?

  • 火災が心配...
  • スパッタ(火花)が出る

環境改善でヒュームを処理したい

スーパーコレクターが解決します

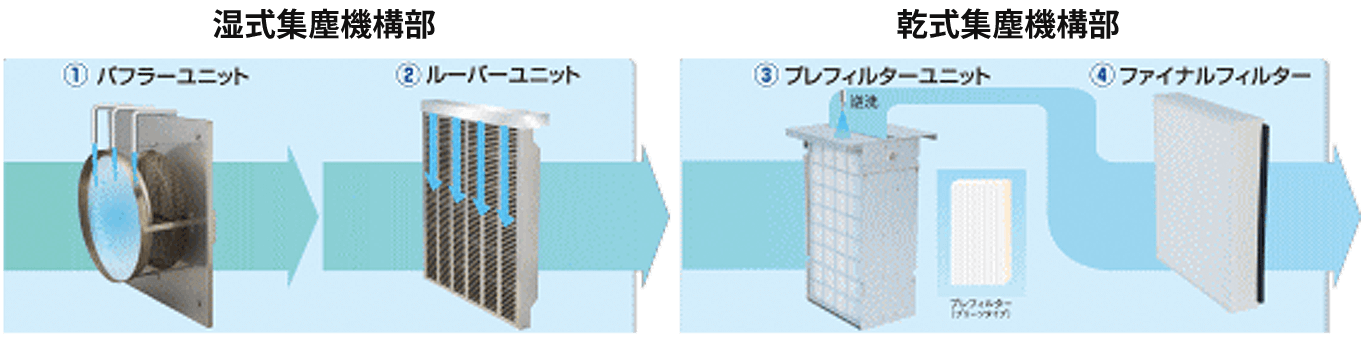

消火と集塵メカニズム

循環用ポンプにより前面に供給された水は吸入風で水膜に形成され、火の粉を消火すると共に、油煙・粗い粉塵を捕捉します。 前面の滝をくぐり、当社独自の鎧構造ルーバーにより二重で火の粉を消火します。
連続自動洗浄の高効率屈曲衝突集塵により目詰まり無し。乾湿集塵構造部移行のための水切り機能装備。
0.5ミクロン以上の粒子を約90%捕捉します。停止時の自動逆洗式塵払いによりエアー消費量を削減。フィルターのみの交換または、洗浄、乾燥の上、再利用可能です。
0.3ミクロン以上の粒子を約99.93%捕捉、たばこの煙も通さない大容量、長寿命かつ高性能フィルター。（プリーツタイプ）洗浄による再利用はできません。（単一素材により分別廃棄不要）

特徴

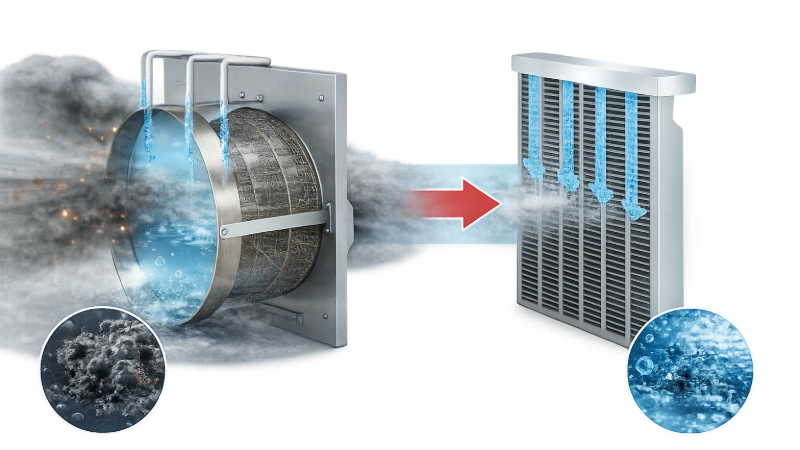

これぞ水の力

水を使った二重の消火機能で火の粉も安全
（湿式集塵機構部）
当社独自の水膜形成型バフラーユニット及び瀑布(滝)通過型ルーバーユニットによる二重の消火機能で火災安全を確保。水膜による集塵、連続自動洗浄の高効率屈曲衝突集塵により油煙・ミスト・粗い粉塵を捕捉。また静電気の発生も制御します。

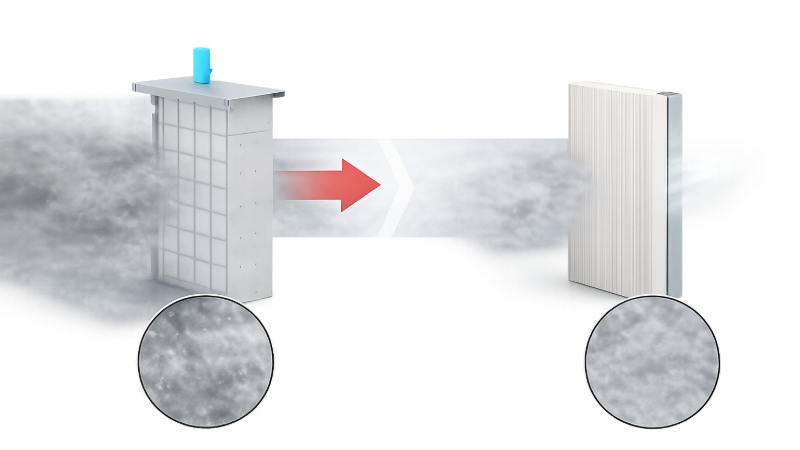

捕捉効率99.93%

大容量、長寿命かつ高性能フィルター採用
（乾式集塵機構部）
プレフィルターにより0.5ミクロン以上の粒子を約90％補足したのち、ファイナルフィルターにより0.3ミクロン以上の粒子を約99.93％捕捉します。

自動塵払い

メンテナンスコストを大幅に削減
フィルターに大敵な油分を湿式集塵機構部で処理。
本体停止後、自動逆洗式塵払い機構によりプレフィルターを清掃。これによりフィルターのメンテナンスの周期を飛躍的に向上させる事に成功しました。
また省エネを考慮したパルスエアージェット方式を採用し、エアー消費量を従来の連続逆洗方式に比べ約１／１０以下に削減しました。

無公害設計

ISO-14001を意識した無公害設計
湿式集塵機構部の水は循環式のため蒸発分のみ自動補給します。(循環式ポンプ標準装備、排水の必要なし)
当社独自の高性能ファイナルフィルターにより事務所並の清浄度を確保します。無公害型フィルターSUS304筺体などISO-14001の思想を重視したフィルター類を採用しています。

安全第一

火災安全性を重視したマイコン制御
すべての安全条件が整わない限り運転を開始せず、運転中に安全条件が欠落した場合は自動的に非常停止します。防火ダンパー(オプション)や他の機器との連動により安全、省エネ運転を可能にしました。
累積運転時間、フィルターの目詰まり監視などのモニター機能等、装置の維持管理を確実にサポートします。

仕様

右にスワイプすると全てご覧いただけます。

形式 FM－220
電源 AC200/220V
3φ
50/60Hz
処理風量（m3/min） 30/35
静圧（Pa） 1500/2120
捕集効率 99.93％ 0.3ﾐｸﾛﾝ以上の粒子
吐出量 30/45L/min
消費電力 130/180W
電動機 2.2Kw/2Pole
外形寸法（W×D×H） 1140×775×2128
吸入口径 198
吐出口径 -
騒音（dB(A)） 75
質量（Kg） 350

用途

溶接
燃料タンクのロボット溶接、マフラーのロボット溶接、自動車部品のロボット溶接、鉄板、SUS板のレーザー機での切断、自動車部品パネルのレーザー加工、シート部品のロボット溶接
溶接以外
粉塵混じりの多量のミスト、レーザー加工機、食品工場、鍛造・鋳造・ダイキャストマシンなどの油煙、粉砕機、溶断機、薬品工場、厨房油煙等
