100V対応 × 大風量と安全設計

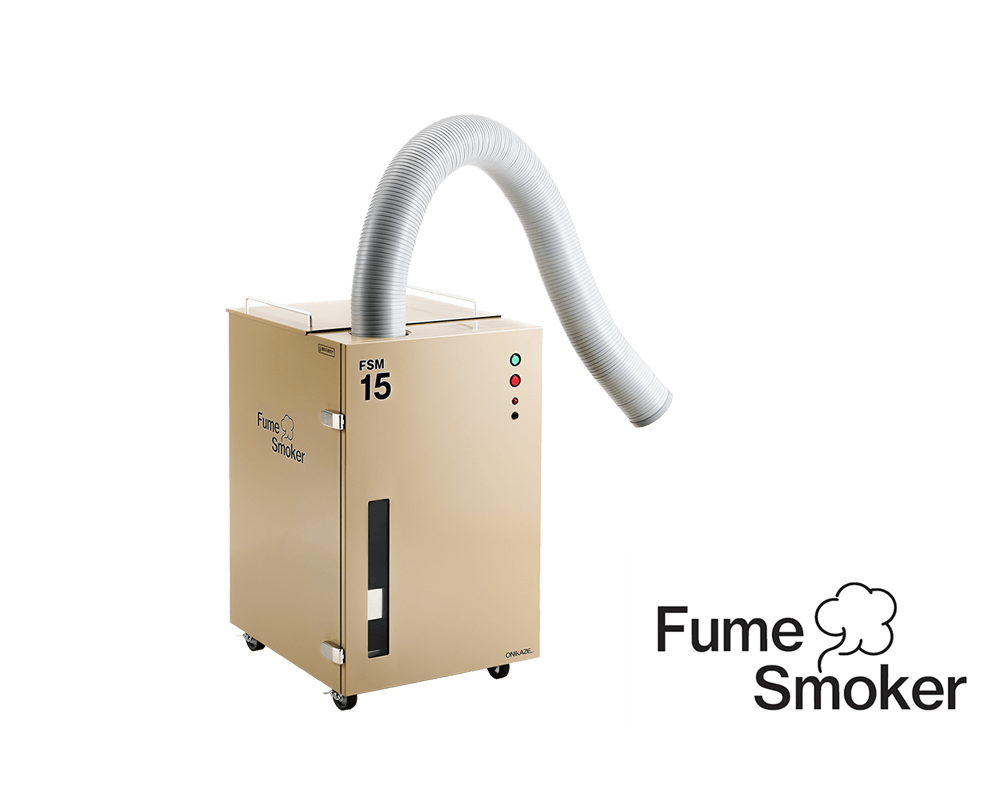

ヒュームスモーカー（FSM-15）は、小型の溶接ヒュームコレクターです。特定化学物質障害予防規則への対応を考える溶接現場に適しており、単相100V電源で使いながら、最大風量10m³/minを実現します。コンパクトな設計で導入しやすく、作業現場の環境改善を支えます。
火花の侵入を抑えるデミスターユニットや、異常温度を検知する安全装置を搭載しています。メンテナンス性と安全性に配慮した、扱いやすいヒュームコレクターです。
▲【溶接現場の環境改善に】小型ヒュームコレクター「オニカゼヒュームスモーカー（FSM-15）」【赤松電機製作所】
小型ヒュームコレクターとして選ばれる理由
POINT.01
100V電源で使える大風量設計
単相100V電源で使用でき、最大風量10m³/minの吸引力を備えています。

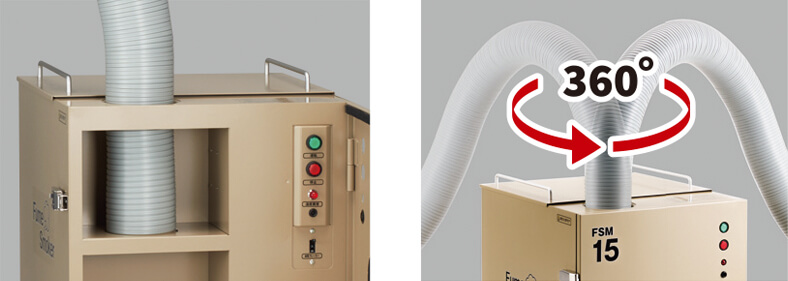

ホース接続部には360度回転するバンドレス構造を採用しており、作業姿勢や溶接箇所に合わせて吸引位置を調整しやすくなっています。
作業台に合わせた高さ設計で、現場の動線にも配慮しています。
POINT.02
長寿命フィルターで運用コストを低減

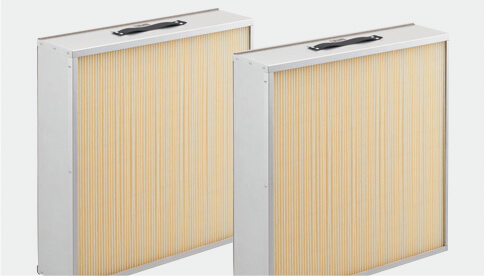

1μm以上の粒子を99％以上捕集する難燃フィルターを採用しています。
フィルター総面積を広く設計することで目詰まりを抑え、メンテナンス周期の長期化につなげます。
消費電力は200Wで、日々のランニングコスト低減にも貢献します。
POINT.03
火花対策に配慮した安全設計
火花の侵入を抑えるデミスターユニットと、異常温度を検知するサーモスタット式安全装置を標準装備しています。
温度上昇を検知した場合は自動で運転を停止し、ランプ点灯により異常を知らせます。
見え窓から内部の状態を確認できるため、日常点検にも役立ちます。
小型ヒュームコレクターのタテ型流路式とは
ヒュームコレクターは、導入するだけで現場の課題がすべて解決するわけではありません。吸引力、メンテナンス性、安全対策をあわせて考えることが重要です。
ヒュームスモーカー（FSM-15）は、100V電源で使える小型タイプです。独自のタテ型流路と多重安全構造により、使いやすさと安全性に配慮しています。
小型でも吸引力・安全性・メンテナンス性を重視した、溶接現場向けのヒュームコレクターです。
| ヒュームスモーカーの「タテ型流路式」 | 一般的な小型ヒュームコレクター |
|---|---|
| ◎ 100Vでしっかり10m³/min | 吸い込みが弱くヒュームが漏れる |
| ◎ 10層デミスター＋自動停止装置 | 火花対策が不十分でリスクがある |

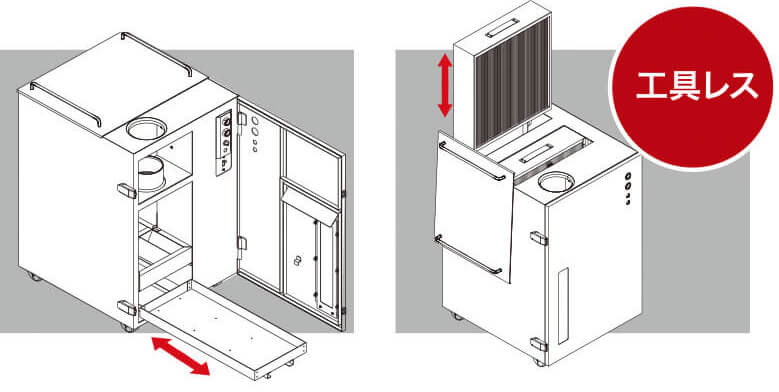

| ◎ 工具レス・前面1アクセスで完結 | 蓋の取り外しや清掃が重労働 |
まずは、お気軽にご相談ください。
火災リスクを低減する、独自のタテ型流路と安全構造
特徴 1
火花を抑えるタテ型流路設計

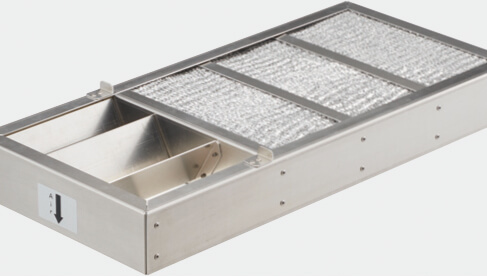

吸引されたヒュームは、まず10層のアルミデミスターユニットを通過します。
大きな火花の侵入を抑え、フィルターへの負荷を軽減します。

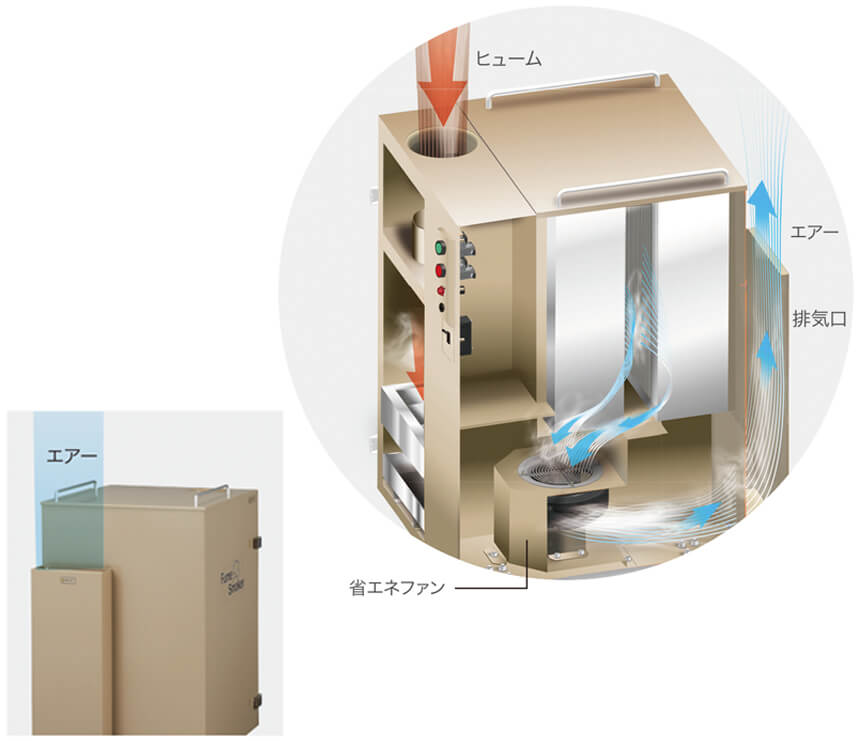

さらに、本体内部にタテ型の長い流路を設けることで、フィルターに到達するまでの距離を確保。
吸引物の熱を逃がしやすくし、火災リスクの低減と難燃フィルターの長寿命化に貢献します。
特徴 2
異常温度を検知する安全装置
本体内部には、異常温度検知センサーを標準装備しています。
温度上昇を検知した場合は自動で運転を停止し、ランプ点灯により異常を知らせます。
また、見え窓から内部の状態を確認できるため、日々の点検で変化に気づきやすくなります。
重大なトラブルを防ぐための確認作業にも役立ちます。
運用の効率化を加速させる充実のオプション
お客様の加工環境や設置スペースに合わせて、各種オプションを用意しています。
ヒュームスモーカーの使いやすさを高め、導入後の管理を支えます。

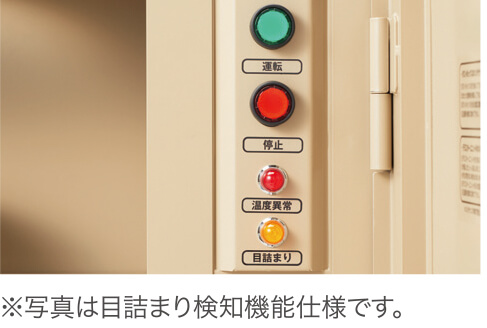

目詰まり検知仕様
フィルターの目詰まりを検知し、パネルのランプ点灯で知らせるメーカーオプションです。
交換や清掃のタイミングを判断しやすくなり、適切なメンテナンスによる吸引力の維持に貢献します。
| 型式 | 品名 |
|---|---|
| FSM-15ME | 目詰まり検知仕様 |
ダクトホース保持金具
強力なマグネットで、本体天板などに固定できる保持金具です。
溶接箇所の近くにフードを固定しやすく、両手を使う溶接作業を妨げにくいため、作業性の向上に役立ちます。
| 型式 | 品名 |
|---|---|
| FSM-FK | ダクトホース保持金具 |
防炎フード
吸引口に装着することで吸引範囲を広げ、溶接時の火の粉やスパッタの侵入を抑えます。
デミスターユニットと組み合わせることで、内部フィルターへの熱ダメージを低減し、発生源に近い位置でヒュームを吸引しやすくなります。
| 型式 | 品名 |
|---|---|
| FSM-FDF | 防炎フード |
大径キャスター（Φ125）
標準よりも大きいウレタンキャスターへの変更が可能です。
コンクリート床や段差のある現場でも移動しやすく、設置場所を変えながら使用する現場に適しています。
| 型式 | 品名 |
|---|---|
| FSM-FCA125 | φ125キャスター（4ヶ/セット） |
仕様
| 形式 | FSM-15 | |
|---|---|---|
| 電源 | 単相100V 50/60Hz | |
| 消費電力 | 200W | |
| 性能 | 最大風量[m³/min] | 10 |
| 最大静圧[Pa] | 1100 | |
| 騒音値 dB(A) | 70 | |
| 捕集効率 | 1ミクロン以上の粒子を99%以上除去 | |
| 質量[kg] | 72 | |
| 吸入口径 | φ124 | |
| 使用周囲温度 | 0～40℃以下 | |
| 使用周囲湿度 | 80%RH以下 | |
| 塗装色 | 粉体塗装 マンセル2.5Y6/2 |
|
| 外形寸法(W×D×H)[mm] | 571×713×937 | |
| 標準付属品 | 硬質ダクトホースφ125 1.5m/ダクト口元カバー付 |
|
| RoHS対応 | 対応 | |
お問い合わせ
導入検討中の方へ
溶接環境に合わせた吸引方法・オプション選定をご相談いただけます
溶接作業の位置、ヒュームの発生量、設置スペース、移動の有無、フィルター管理方法によって、適した構成は変わります。FSM-15本体だけでなく、目詰まり検知仕様、ダクトホース保持金具、防炎フード、大径キャスターを含めた構成提案が可能です。
Q1FSM-15はどのような集塵機ですか？
「吸引力が足りない」「場所を取る」といった現場の声を反映し、コンパクトでありながらパワフルな吸引力と使い勝手の良さを追求しています。
Q2100V電源でも吸引力は十分ですか？
Q3狭い現場でも使いやすい工夫はありますか？
また、ダクトホースの接続部が本体内にあり「360度回転（バンドレス）」するため、手元の吸引作業がスムーズに行えます。
本体のフラットな天板は、マスクや工具などの小物置き（道具箱）としても活用できます。
Q4排気で床のホコリが舞い上がったりしませんか？
また、この構造がサイレンサー（消音）の役割も兼ねており、騒音値を70dB(A)に抑え快適な作業環境を維持します。
Q5火の粉を吸い込んでしまっても大丈夫ですか？
さらに本体を縦長（タテ型の流路設計）にすることで吸引物の熱を奪いやすくし、後段の難燃フィルターへの負担を大幅に軽減する安全重視の構造です。
Q6万が一、内部が高温になったり火災が起きたりした場合はどうなりますか？
一定の温度以上になると異常表示ランプが点灯し、自動で運転を停止します。
また、本体正面に「見え窓」があるため、日々のちょっとした異常もすぐに発見できます。
Q7水を吸わせてもいいですか？（湿式ですか？）
Q8フィルターの掃除や交換は手間がかかりますか？
フィルターの点検や交換も工具不要（工具レス）で行えます。
Q9フィルターはすぐに目詰まりしませんか？
これにより日々のランニングコストや交換の手間を抑えられます。（※オプションで「目詰まり検知仕様」に変更することも可能です）
