Heavy smoker

オニカゼヘビースモーカー

業界最高クラス
ミスト捕集効率99.93%

オニカゼヘビースモーカーは、ミストコレクターの原点を徹底追求し開発。
油性・水溶性を問わず様々な用途に使用できます。
業界最高クラスのミスト捕集効率、簡単なメンテナンスとコスト削減、
運転音も静かで低振動など、現場の声に応えた高性能ミストコレクターです。

オニカゼヘビースモーカー 画像

お困りでは
ありませんか?

  • 工場が油性ミストで煙っていて環境が悪い
  • 現在のミスト
    コレクターでは
    油煙が取り切れていない
  • 安全に油煙を除去したい

性能を重視している

オニカゼヘビースモーカーが解決します

現場環境を改善するオニカゼヘビースモーカーの選ばれる理由

オニカゼヘビースモーカー 画像
  • 水溶性、油性ミストどちらにも対応

    独自のフィルター構造で、段階的にミストを捕集。
    業界最高クラス、0.3ミクロンのミスト粒子を 99.93%まで捕集し、
    油煙レベルまで対応。
    粗いミストから微細粒子までをほぼ確実に捕集します。

  • 工具不要のお手軽メンテナンス

    工具を使わず、短時間でフィルターの脱着が可能です。

  • 海外規格対応

    国際化に対応し、米国UL、カナダCSA、中国GB、欧州CEなど
    海外規格モーター及び異電圧モーターも幅広く搭載できます。

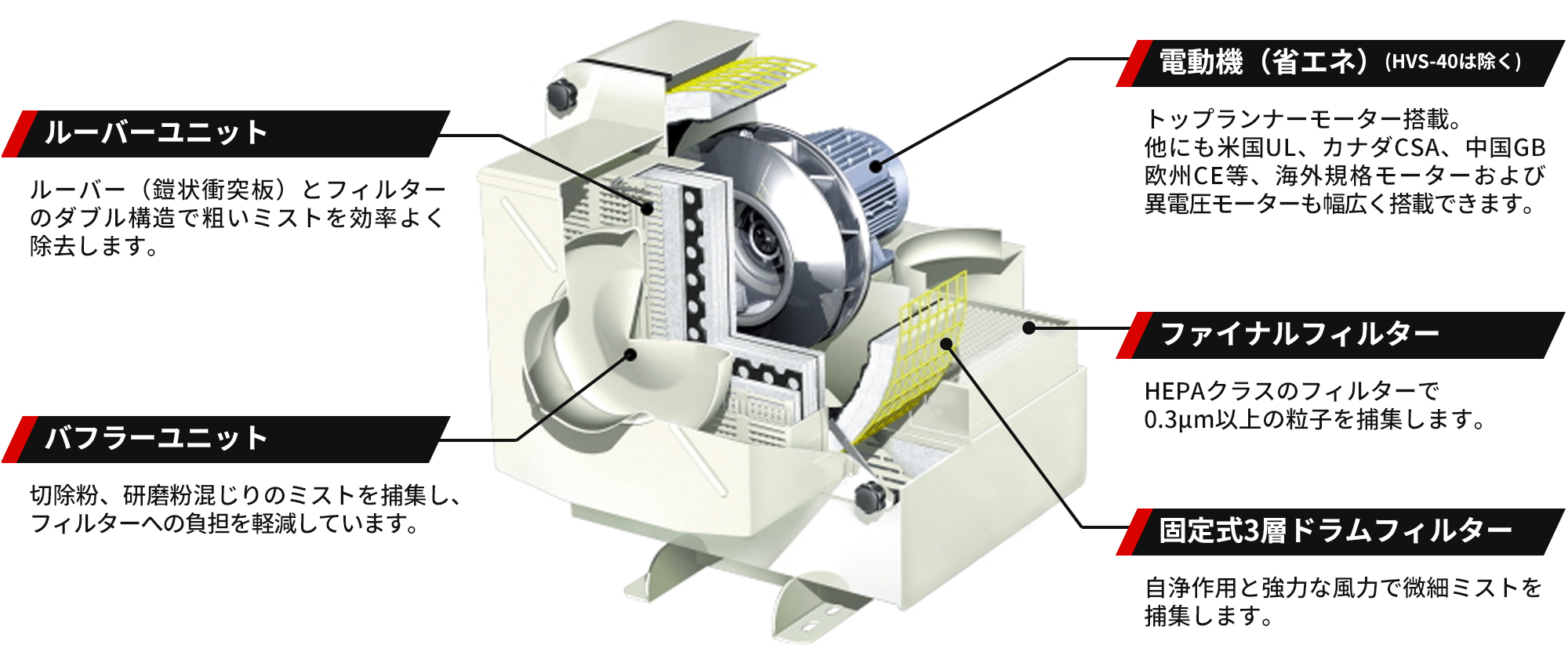

内部構造

メンテナンス動画

詳しくはこちら

仕様

右にスワイプすると全てご覧いただけます。

形式 HVS-40 HVS-100 HVS-150 HVS-220 HVS-300 HVS-2500
電源 HVS-40 200/220/220/230V 50/60/60/60HZ
HVS-100~2500 200/200/220V 50/60/60Hz
処理風量(m3/min) 4/4.8 9/11 14.2/17 22/26 23.5/28 27.5/33
静圧(Pa) 690/980 1030/1470 1520/2150 1570/2450 1680/2350 1720/2450
捕集効率 0.3ミクロン以上の粒子を99.93%除去
電動機 0.4kW 2Pole 0.75kW 2Pole 1.5kW 2Pole 2.2kW 2Pole 2.2kW 2Pole 2.2kW 2Pole
塗装色 25-90C マンセル
5Y9/1.5 近似
ポリエステル系粉体塗装
外形寸法(W×D×H) 340×696×520 470×776×655 520×866×735 600×936×830 600×1008×980 750×1232×1270
吸入口径 98 123 148 198 198 198
吐出口径 - 123 148 198 198 198
騒音(dB(A)) 50/54 58/62 62/68 68/71 61/64 62/64
質量(kg) 35 55 72 85 108 180

最高吸入温度は75℃(但し、雰囲気は40℃以下)

よく利用されている業界

各ボタンをクリックすると事例をご覧いただけます。

用途

各種工作機械
NC・CNC旋盤汎用旋盤マシニングセンターNCフライス盤フライス盤ホブ盤研削盤自動盤ボール盤ブローチ盤トランスファーマシンガンドリル 等
成型機
ダイカストマシンインジェクション(樹脂)大型プレス 等
その他
鍛造機焼入れ装置焼バメ装置圧延装置転造機ヘッダーレンズの面取りナットフォーマーレンズの研磨セラミック加工洗浄機塗油機エアブロー食品医薬品化粧品 等

設置例

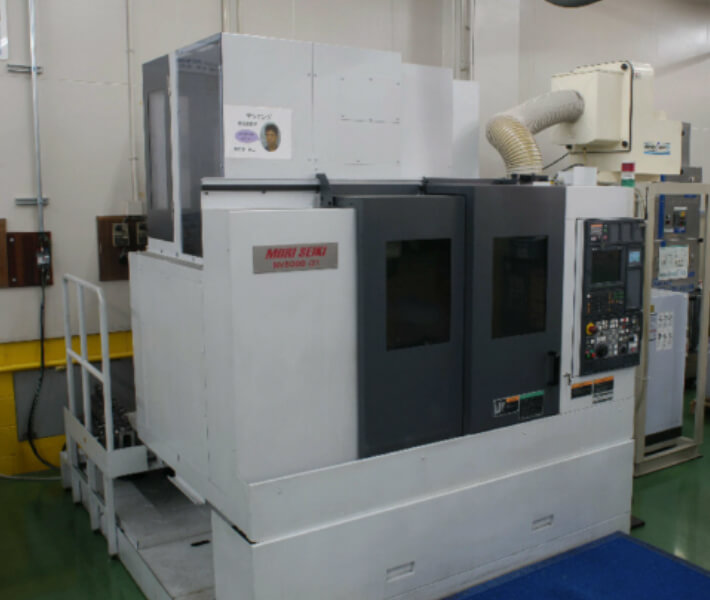

機械置き
架台置き

ONIKAZE ARを体験してみる

実際にオニカゼヘビースモーカーを現場に設置したイメージ(AR)をご覧いただけます。
下のQRコードを読み取って機械に仮想設置のシュミレーションをしてみましょう。
ARのイメージはHVS-100です。下記の寸法対応表をもとに大きさをイメージしてみてください。

※91~99%、101~109%はシステムの都合上表示されません

※現在はiPhone、iPadのみの対応となります。ご了承ください。

型式 HVS-40 HVS-100 HVS-150 HVS-220 HVS-300 HVS-2500
比率(%) 82% 100% 112% 124% 136% 171%
シュミレーションしてみる

カメラアプリが起動します

※現在はiPhone、iPadのみの対応となります。

QRコードはこちら(カメラアプリが起動します)

※現在はiPhone、iPadのみの対応となります。

オプション

①ミストコレクターオニカゼヘビースモーカー本体
HVS-□□□本体
②塩ビダクトホース
H-□□□
HVS-40=H-40 HVS-100=H-100
HVS-150=H-150 HVS-220=H-220
HVS-300=H-300 HVS-2500=H-2500
必要m単位でご注文下さい。
③塩ビダクト用ホースバンド
HB-□□□
HVS-40=HB-40 HVS-100=HB-100
HVS-150=HB-150 HVS-220=HB-220
HVS-300=HB-300 HVS-2500=HB-2500
④ドレンホース ホースバンド付
DH-2 2mセット 内径φ15ビニールホース2本&バンド2個
DH-4 4mセット 内径φ15ビニールホース2本&バンド2個
DH-6 6mセット 内径φ15ビニールホース2本&バンド2個
HVS-2500用のみ
DH-2500-2 2mセット 内径φ15ビニールホース2本&バンド2個
DH-2500-4 4mセット 内径φ15ビニールホース2本&バンド2個
DH-2500-6 6mセット 内径φ15ビニールホース2本&バンド2個
⑤アダプター
F-□□□
HVS-40=F-40 HVS-100=F-100
HVS-150=F-150 HVS-220=F-220
HVS-300=F-300 HVS-2500=F-2500
⑥モーターブレーカーユニット
MB-□□ MBH-□□□
HVS-40=MB-40 HVS-100=MBH-100
HVS-150=MBH-150 HVS-220=MBH-220
HVS-300=MBH-300
⑦架台
  • レベラー付き NK-□□□
    HVS-40=NK-40 HVS-100=NK-100
    HVS-150=NK-150 HVH-220=NK-220
    HVS-300=NK-300 HVS-2500=NK-2500
  • キャスター付き NKC-□□□
    HVS-40=NKC-40 HVS-100=NKC-100
    HVS-150=NKC-150 HVS-220=NKC-220
    HVS-300=NKC-300 HVS-2500=NKC-2500
ご不明な点があれば都度お問い合わせ下さい。
