SMART MIST MAGIC R
ミストコレクター/スマートミストマジックR
現場を止めることなく、生産が加速！
省エネ、メンテナンス軽減を徹底追求したミストコレクター
遠心力を利用し、ミストはもちろん、目詰まりの原因となるスラッジ・切粉もミストコレクター本体外に排出。
メンテナンスの手間を大幅に削減します。
お困りでは
ありませんか？
-
フィルター交換など
ランニングコストが高い
-
すぐに目詰まりを起こす
-
電気代を抑えたい
メンテナンスは極力したくない
現場環境を改善するスマートミストマジックRの選ばれる理由
-

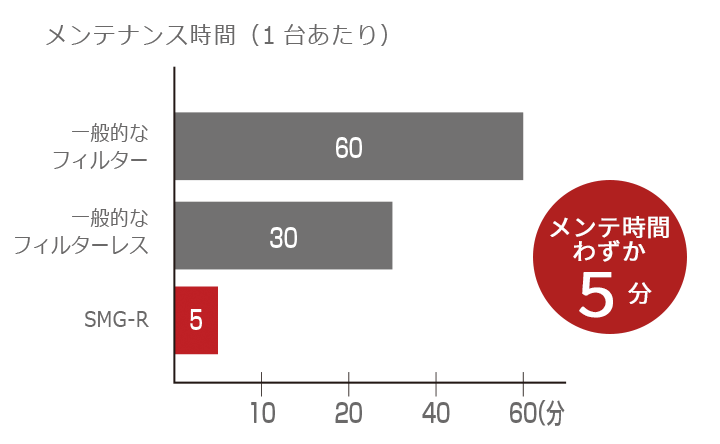

抜群のメンテナンス性
手間が1/10加工工程によるミストの大きさ、種類はさまざまです。本体内に溜まる
ミスト・スラッジを遠心分離で自浄排出し目詰まりを防ぎます。 -
メンテナンスの手間を解決
メンテナンス周期が約2倍独自技術「マジックセパレーター」により、フィルターやディスクが回転する構造を持たないことで目詰まりによるアンバランスや振動・騒音などを防ぎます。
-
環境を配慮した省エネ構造
空気力学を追求した構造で、本体内の抵抗を極限に削減することで、従来より１サイズ小型のモーターを採用することに成功

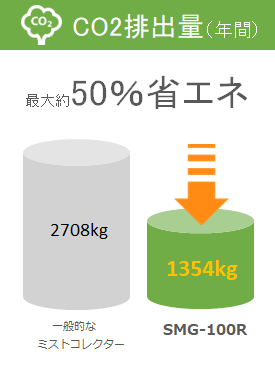

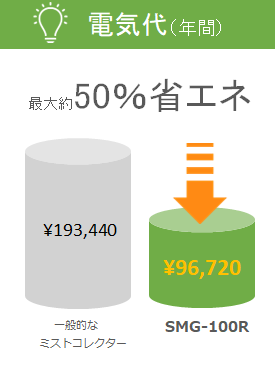

CO２排出量、消費電力を最大約50％削減
現場の不満を解決する
独自技術

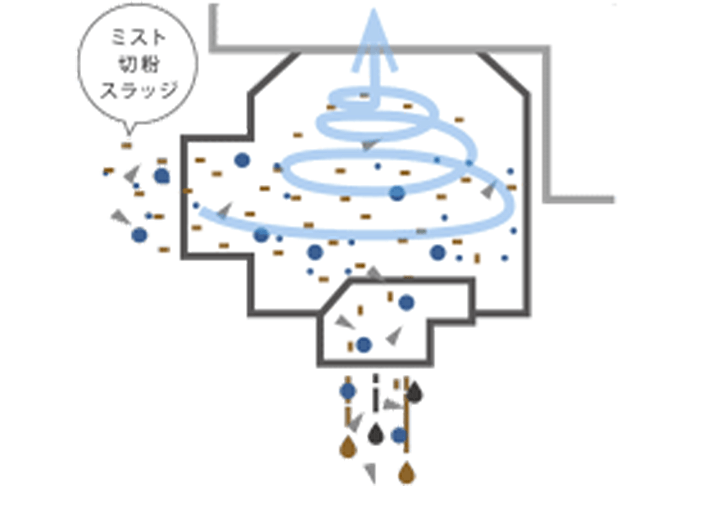

遠心分離式+自浄排出できる「マジックセパレーター」
フィルターレス構造を用いたどの方式でも初期はミスト捕集し、性能を発揮しますが、使用期間に伴って、内部・捕集部の目詰まりや堆積で極度の性能低下と頻繁なメンテナンスが発生してしまいます。
しかしながら、ミストコレクターを複数台以上設置している工場では、メンテナンスの度に加工機を頻繁に停止することは難しい。
そこでオニカゼは、遠心分離式+自浄排出できる「マジックセパレーター」を開発。
世界初、フィルターレスの新しい形。オニカゼの『マジックセパレーター』機構は、長年の経験から編み出した、現場に負担をかけない全く新しい遠心分離方式です。
- 堆積せず、本体内に留めずに排出
- いかに内部に溜めないか空気力学を追求した構造で、吸引したミスト・スラッジ・切粉を自浄排出し、本体内部に溜めません。
- 吸引力を長時間保持
- フィルターやディスクを持たない構造の為、メンテナンスの手間と時間を軽減します。
個性的な形状の理由
ミストコレクターは溜まってもダメ、詰まってもダメ。メンテナンスのしやすさ、電気代の安さ、長時間使用するにはトータルバランスが大切です。

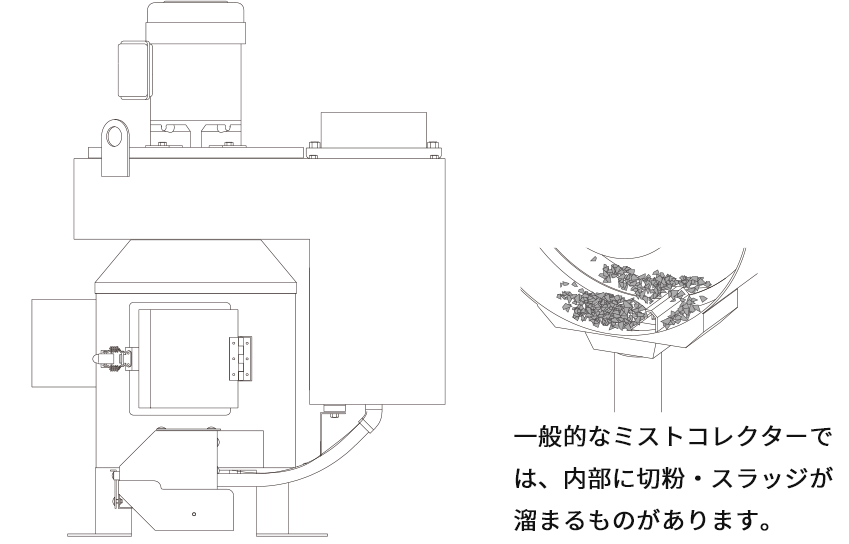

- 溜まらない「形状」
- ミストコレクターは初期性能だけでは判断出来ません。スマートミストマジックRは、長期間性能を維持する特殊な形状です。

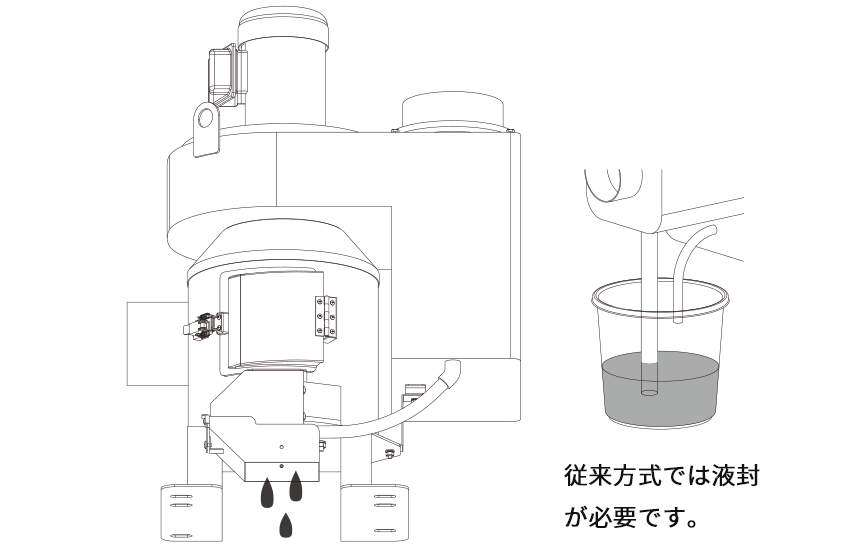

- 面倒なドレン処理「不要」
- 作業者の負担を軽減する為に設置後すぐに使用出来ます。もちろんドレンホースを接続しても使用可能です。

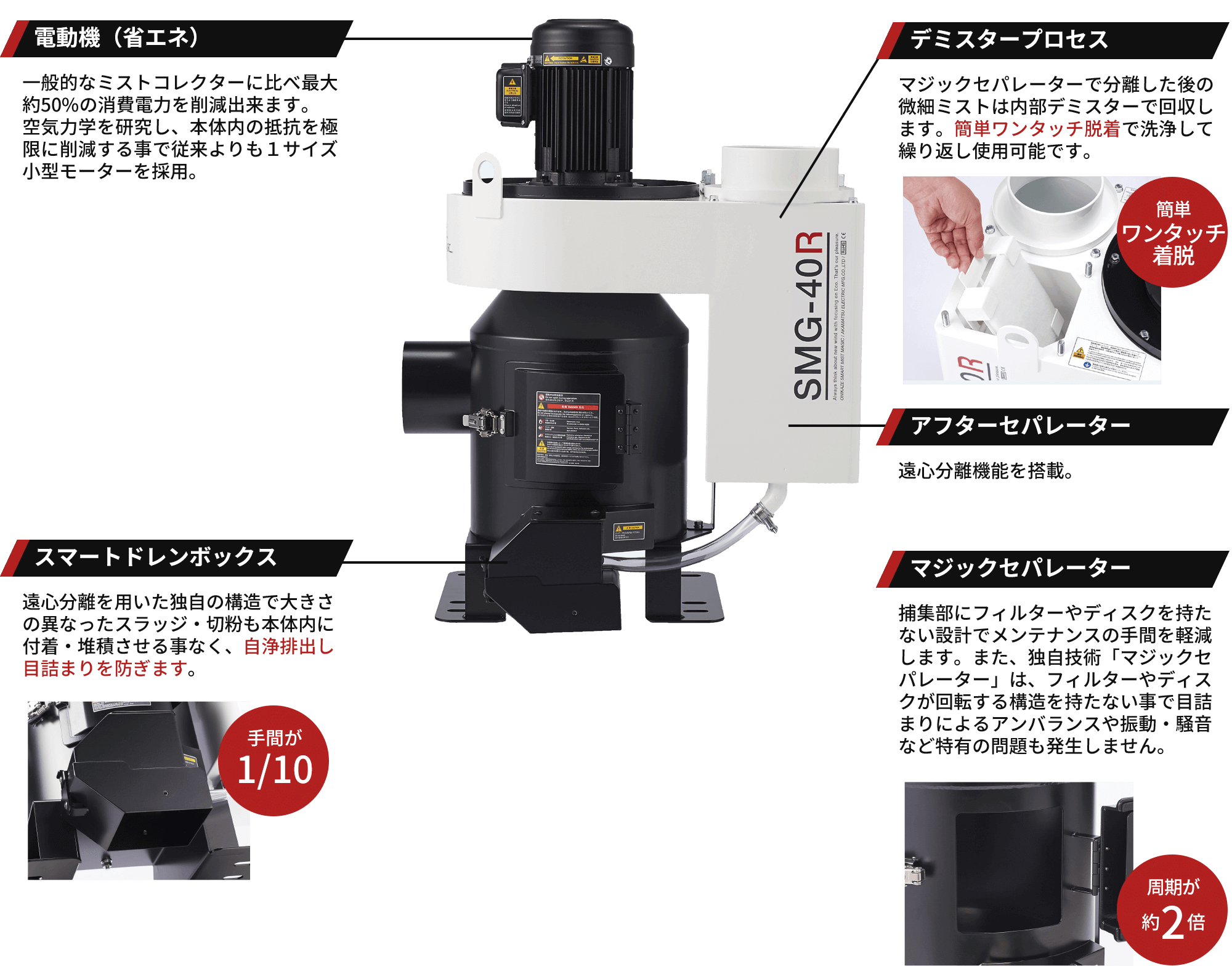

内部構造
- 海外規格（標準搭載）
- 各国規格に対応した電動機を標準搭載しています（SMG-100R/150R） 電動機を変更せずに各国に出荷出来る為、コストパフォーマンスに優れています。
標準対応国
- 米国/カナダ：NEMA Premium,UL/CSA
- 欧州：CE,IE3
- 中国：GB
仕様
右にスワイプすると全てご覧いただけます。
| 型式 | SMG-20R | SMG-40R | SMG-100R | SMG-150R | ||
|---|---|---|---|---|---|---|
| 電源 | 200/200/220V 50/60/60Hz |
200/200/208/220/230V 50/60/60/60/60Hz |
||||
| 電動機 | 0.2kW 2Pole | 0.4kW 2Pole | 0.75kW 2Pole | 1.5kW 2Pole | ||
| 吐出風量（m3/min） | 4/5 | 8/9.6 | 12.2/15 | 21/25 | ||
| 吐出静圧（Pa） | 850/1200 | 1050/1500 | 1280/1850 | 1730/2500 | ||
| 騒音（dB(A)） | 61/65 | 64/69 | 71/72 | 70/73 | ||
| 捕集効率（重量法） | 99％ | |||||
| 質量（Kg） | 26 | 37 | 58 | 83 | ||
| 吸入口径 | 98 | 123 | 148 | 198 | ||
| 吐出口径 | 123 | 148 | 198 | 198 | ||
| 吸気温度 | Max75℃ 但し雰囲気は40℃以下 | |||||
| 塗装色（本体） | N-93（ホワイト全艶）マンセル9.3近似 | |||||
| 塗装色（前処理部、モーター取付板、スタンド） | N-10近似（ブラック3分艶）マンセル1.0近似 | |||||
| 外形寸法（W×D×H）(mm) | 353×480×641 | 433×580×751 | 508×693×842 | 564×848×1002 | ||
| RoHS対応 | 全機種対応 | |||||
スマートミストマジック
導入事例
用途
- 各種工作機械
- ＮＣ･ＣＮＣ旋盤、汎用旋盤、マシニングセンター、ＮＣフライス盤、フライス盤、ホブ盤、研削盤、自動盤、ボール盤、ブローチ盤、トランスファーマシン、ガンドリル 等
- 成型機
- ダイカストマシン、インジェクション(樹脂)、大型プレス 等
- その他
- 鍛造機、焼入れ装置、焼バメ装置、圧延装置、転造機、ヘッダー、レンズの面取り、ナットフォーマー、レンズの研磨、セラミック加工、洗浄機、塗油機、エアブロー、食品、医薬品、化粧品 等

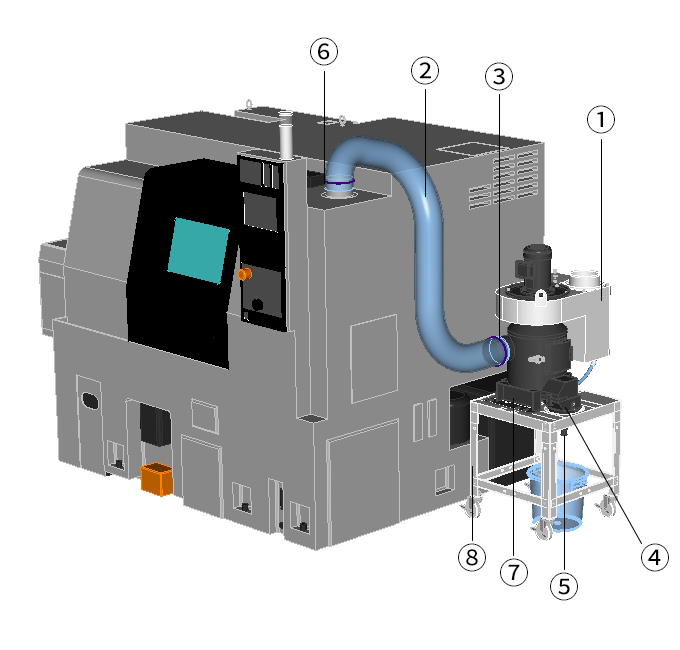

設置例

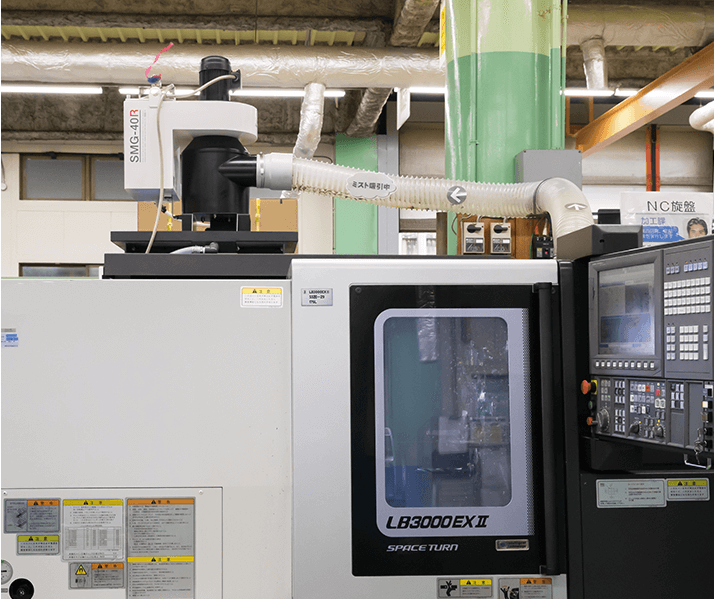

機械置き
架台置き（写真はヘビースモーカーです）オプション
- ①スマートミストマジックR本体
- SMG-□□□本体
- ②塩ビダクトホース
- H-□□□
SMG-20R＝H-40 SMG-40R＝H-100
SMG-100R＝H-150 SMG-150R＝H-220
必要ｍ単位でご注文下さい。 - ③塩ビダクト用ホースバンド
- HB-□□□
SMG-20R＝HB-40 SMG-40R＝HB-100
SMG-100R＝HB-150 SMG-150R＝HB-220 - ④ドレン排出ホッパー
- GHR-□□□-32
SMG-20R＝GHR-20-32 SMG-40R＝GHR-40-32
SMG-100R＝GHR-100-32 SMG-150R＝GHR-150-32 - ⑤ドレンホース(ドレンホース使用の場合は必ずドレン排出ホッパーが必要です）
- GDH-2-32 2mセット 内径φ32ビニールホース&バンド1個
GDＨ-4-32 4mセット 内径φ32ビニールホース&バンド1個
上記2セットよりご指定下さい。 - ⑥アダプター
- F-□□□
SMG-20R＝F-40 SMG-40R＝F-100
SMG-100R＝F-150 SMG-150R＝F-220 - ⑦モーターブレーカーユニット
- GMB-□□□ GMBH-□□□
SMG-20R＝GMB-20 SMG-40R＝GMB-40
SMG-100R＝GMBH-100 SMG-150R＝GMBH-150 - ⑧架台
- レベラー付き GK－□□□
SMG-20R＝GK-20 SMG-40R＝GK-40
SMG-100R＝GK-100 SMG-150R＝GK-150 - キャスター付き GKC－□□□
SMG-20R＝GKC-20 SMG-40R＝GKC-40
SMG-100R＝GKC-100 SMG-150R＝GKC-150
- レベラー付き GK－□□□
