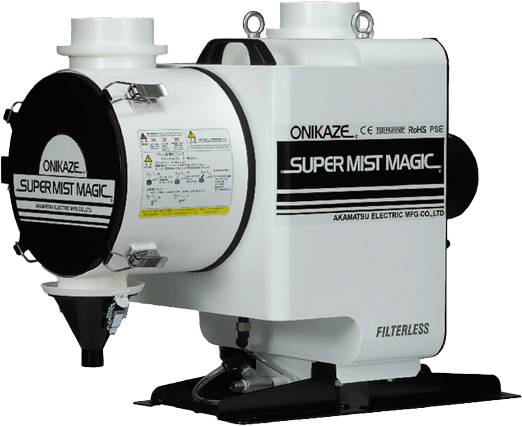

SUPER MIST MAGIC
ミストコレクター/スーパーミストマジック
フィルターを使用せずコスト削減！
消費電力50％OFF
独自のマジックセパレーターによりメンテナンスフリーを徹底追究！

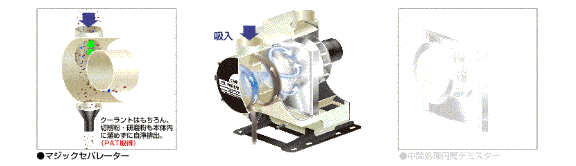

内部構造
特徴
フィルターレス（自浄排出）
- マジックセパレーターを採用する事でフィルターレスを実現。フィルターの交換費用を削減。
- ※マジックセパレーター（PAT取得）
吸引したミストは円筒形マジックセパレーター内を旋回し強力な風の力でドレンへと排出されます。
シンプルな円筒形状にする事でスラッジの堆積やトラブル要因を無くしました。 - キャッチしたミストだけでなく、目詰まりの原因となる切粉、研磨粉等のスラッジも本体内に留めずドレンから排出。
コスト削減
目詰まりの大きな原因となるスラッジを留めずに排出する事で吸引力の低下を防止し、シンプルな構造によりメンテナンスの手間を大幅に軽減します。
油漏れ対策
吸入口・吐出口の周りに液ダレを防止する溝を設置し本体や床の汚れを防止します。
RoHS対応
鉛、６価クロム等の禁止物質を使用せず、人体への影響や環境負荷を最小化しています。
廃棄物ゼロ
- 吸引したミストは衝突板にぶつかった後、デミスターで吸着。
- デミスターは金属製で、交換部品を無くし廃棄物ゼロを実現。
省エネ
- ろ過フィルター(布)を無くし、本体内の抵抗を削減する事で、1サイズ小型のモーターになりました。
- Co2排出量・消費電力を最大約50％削減しています。（当社比）
海外規格
国際的な環境意識の高まりにお応えして、SMM-100/SMM-150はCEマーキング適合仕様です。
▼規格改正に関する詳細はこちら
PSE対応
SMM-20・SMM-40に対応 。
仕様
右にスワイプすると全てご覧いただけます。
| 形式 | SMM-20 | SMM-40 | SMM-100 | SMM-150 |
|---|---|---|---|---|
| 電源 | AC200/220V 3φ 50/60Hz |
|||
| 処理風量（m3/min） | 3.8/4.5 | 7.4/8.7 | 10/13 | 19/22 |
| 静圧（Pa） | 650/1000 | 900/1200 | 1140/1600 | 1400/2000 |
| 電動機 | 0.2Kw2Pole | 0.4Kw2Pole | 0.75Kw2Pole | 1.5Kw2Pole |
| 塗装色 | 本体:N-90(白) マンセルN-9近似 スタンド・電動機部:N-10(黒) マンセルN-1近似 |
|||
| 吸入口径 | 98 | 123 | 148 | 198 |
| 吐出口径 | 98 | 123 | 148 | 198 |
| 騒音（dB(A)） | 64/70 | 69/72 | 69/73 | 74/78 |
| 許容吸入温度 | -10〜75℃ 但し、電動機部雰囲気温度は40℃以下のこと。 |
|||
| 外形寸法（W×D×H） | 320×731×503 | 400×839×615 | 480×936×735 | 530×1154×795 |
| 質量（Kg） | 32 | 48 | 67 | 85 |
用途
NC・CNC旋盤、マシニングセンター、研削盤、洗浄機、NCフライス盤ボール盤、ブローチ盤、トランスファーマシン、ガンドリル等

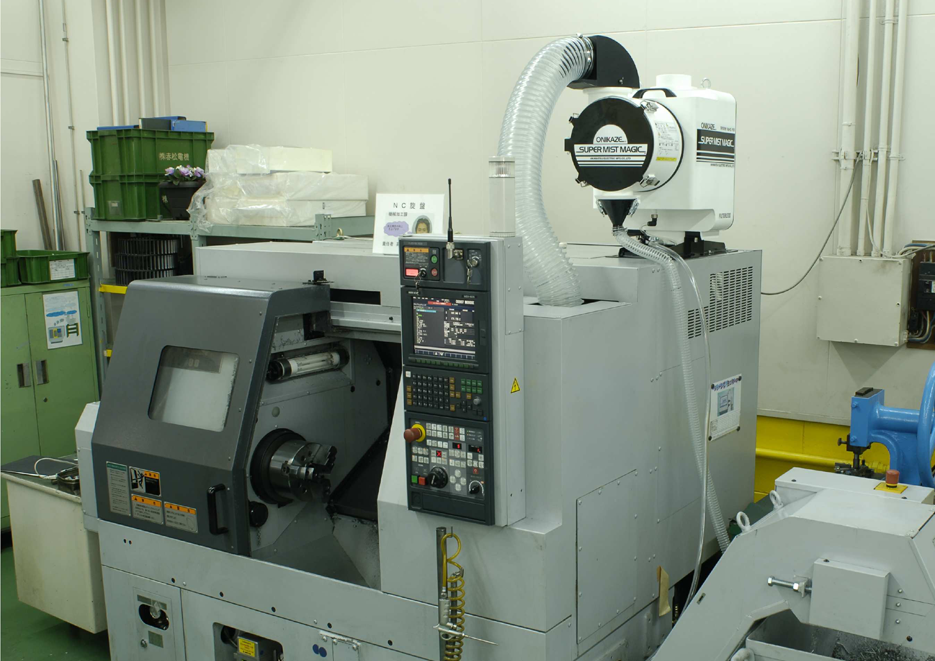

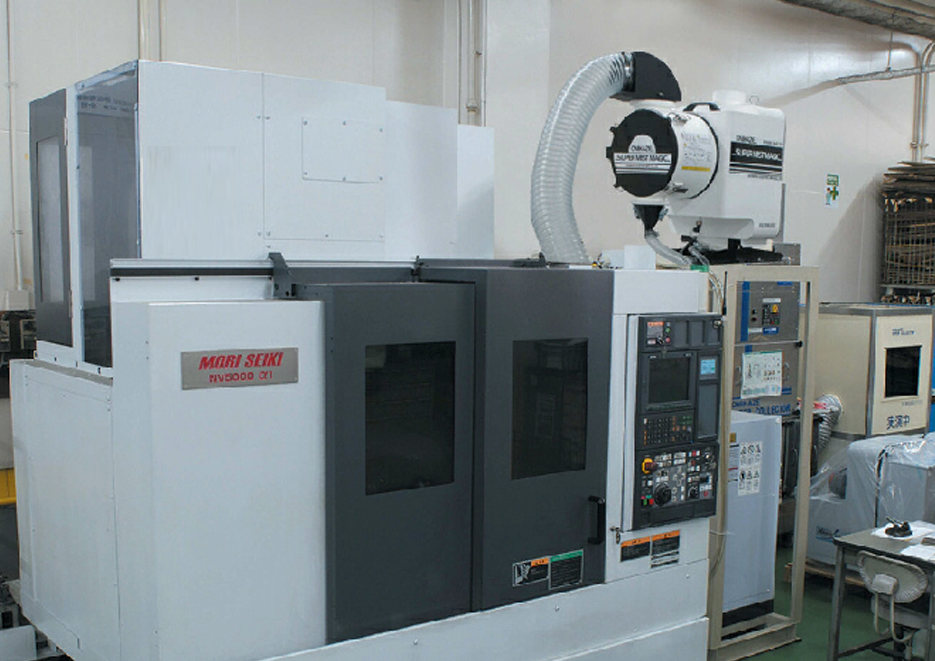

設置例

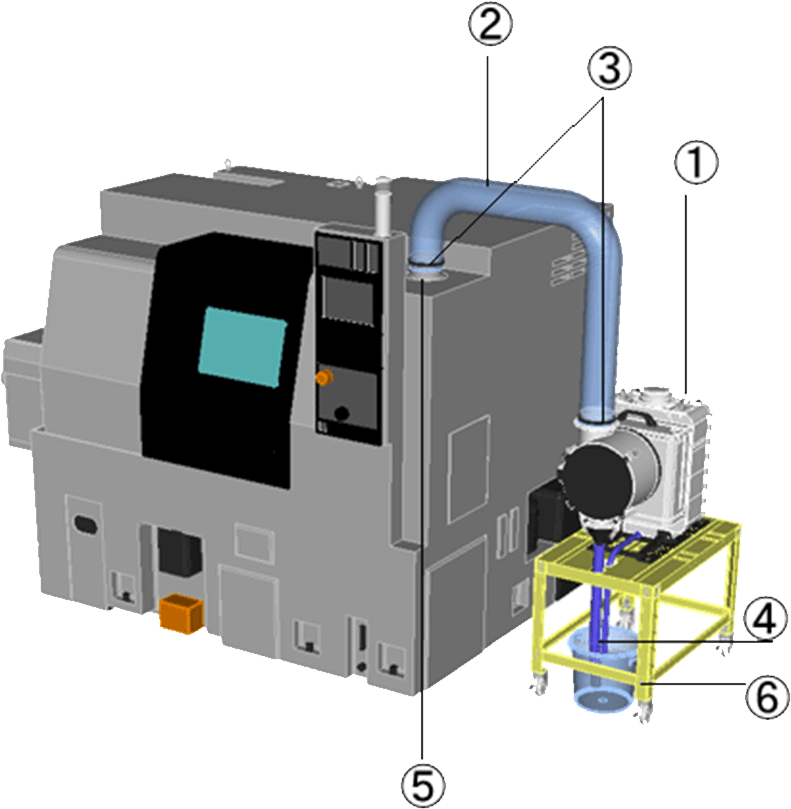

オプション
※注意 本体のドレンホースは大気開放。前処理BOXのドレンホースはドレン液中につかっている事。
- ①オニカゼスーパーミストマジック本体
- SMM-□□□本体
- ②塩ビダクトホース
- H-□□□
SMM-20＝H-40 SMM-40＝H-100
SMM-100＝H-150 SMM-150＝H-220
必要ｍ単位でご注文下さい。 - ③塩ビダクト用ホースバンド
- HB-□□□
SMM-20＝HB-40 SMM-40＝HB-100
SMM-100＝HB-150 SMM-150＝HB-220 - ④ドレンホース
- SDH-2 2mセット 内径φ32&φ15ビニールホース&バンド1個
SDＨ-4 4mセット 内径φ32&φ15ビニールホース&バンド1個
上記2セットよりご指定下さい。 - ⑤アダプター
- F-□□□
SMM-20＝F-40 SMM-40＝F-100
SMM-100＝F-150 SMM-150＝F-220 - ⑥モーターブレーカーユニット
- SMB-□□ SMBH-□□□
SMM-20＝SMB-20 SMM-40=SMB-40
SMM-100＝SMBH-100 SMM-150=SMBH-150 - ⑦架台
-
- レベラー付き NK－□□□
SMM-20＝NK-40 SMM-40＝NK-100
SMM-100=NK-150 SMM-150=NK-220 - キャスター付き NKC－□□□
SMM-20＝NKC-40 SMM-40＝NKC-100
SMM-100=NKC-150 SMM-150=NKC-220
- レベラー付き NK－□□□
