機種選定
ミストコレクターを導入したいけれど、何をポイントにして選べば良いかわからないと お悩みなら、こちらを参考にしてください。
機種の選び方
最重要ポイント別の選び方
サイズの選び方
加工エリアの内容積と経験定数の積で必要処理風量が決まります。

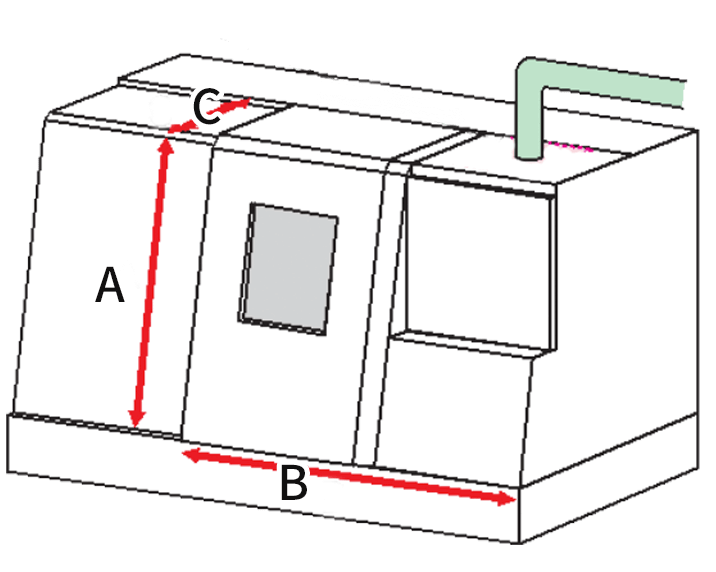

カバーがほぼ完全な場合
加工エリアの内容積（m3）
A x B x C
A x B x C
×
経験定数
α
α
＝
必要処理風量（m3/min）
Q
Q
経験定数αは以下のいずれかを入れてください。
- ミスト分が少なく、ドアの開閉が4時間以上毎=4
- ミスト分が少なく、ドアの開閉が1時間以上毎=5
- ミスト分が少なく、ドアの開閉が2～3分毎=8
- ミスト分が多く、ドアの開閉が2～3分毎=10
例：A=800㎜ B=1200㎜ C= 650㎜の場合
加工エリアの内容積は、0.8x1.2x0.65=0.624m3
経験定数αを10とするとQ=0.624x10=6.24m3/minとなります。
下記の処理風量と照らし合わせると、ヘビースモーカーではHVS-100、スマートミストマジックRではSMG-40 R、スマートミストゼロではSMX-100が適合機種になります。
計算をしてみる
A(m)
×
B(m)
×
C(m)
×
α
＝
Q
※数字は半角でご入力ください。
※あくまでも目安です。加工条件等によって変わりますので、選定にはお問い合わせをお願いいたします。

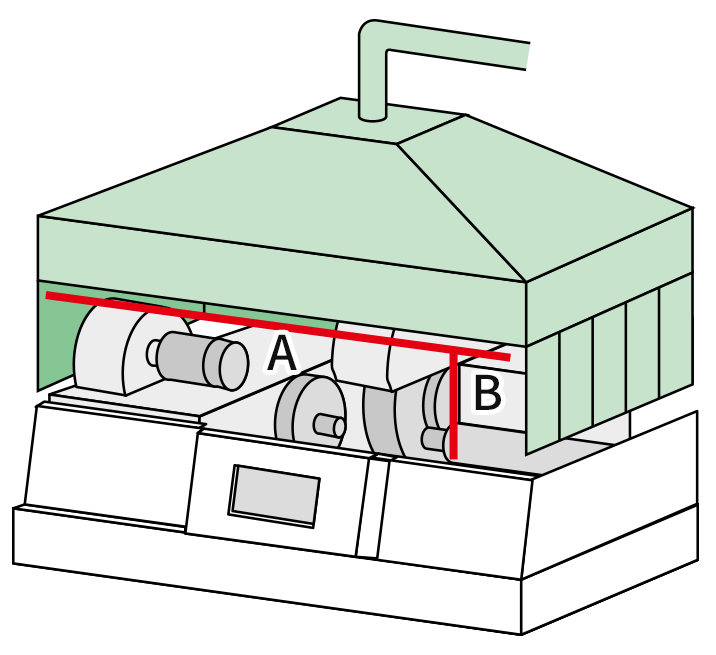

カバーがついていない機械の場合
フードの吸入面断面積（m2）
A x B
A x B
×
平均面風速（m/min）
V x 60
V x 60
＝
必要処理風量（m3/min）
Q
Q
※V：必要面風速(m/sec)
例：A＝500mm、B＝500mm、必要面風速が
V=0.5m/secの場合
Q＝0.5×0.5×0.5×60＝7.5m3/minとなります。
下記の処理風量と照らし合わせると、ヘビースモーカーではHVS-100、スマートミストマジックRではSMG-40 R、スマートミストゼロではSMX-100が適合機種になります。
計算をしてみる
A(m)
×
B(m)
×
V(m/sec)
×
60
＝
Q
オニカゼヘビースモーカー
| 型式 | 処理風量（m3/min） |
|---|---|
| HVS-40 | 4/4.8 |
| HVS-100 | 9/11 |
| HVS-150 | 14.2/17 |
| HVS-220 | 22/26 |
| HVS-300 | 23.5/28 |
| HVS-2500 | 27.5/33 |
スマートミストマジックR
| 型式 | 処理風量（m3/min） |
|---|---|
| SMG-20R | 4/5 |
| SMG-40R | 8/9.6 |
| SMG-100R | 12.2/15 |
| SMG-150R | 21/25 |
スマートミストゼロ
| 型式 | 処理風量（m3/min） |
|---|---|
| SMX-40 | 4.7/5.7 |
| SMX-100 | 7.7/9.3 |
| SMX-150 | 13/15.3 |
